不锈钢衬氟放料球阀

技术参数

设计和制造标准:GB/T12237
结构长度标准:GB/T12221、HG/T3704-2003
法兰尺寸标准:GB/T9113.1-26、HG/T20592-2009
压力试验:GB/T13927-92
检验试验:JB/T9092-99
驱动方式:手动、气动、电动
公称压力:0.6、1.0、1.6、2.5

产品详情

衬氟放料球阀产品概述：

衬氟放料球阀是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。

衬氟放料球阀工作原理：

衬氟放料球阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。

衬氟放料球阀产品标准：

设计和制造标准	GB/T12237
结构长度标准	GB/T12221、HG/T3704-2003
法兰尺寸标准	GB/T9113.1-26、HG/T20592-2009
压力试验	GB/T13927-92
检验试验	JB/T9092-99
驱动方式	手动、气动、电动
公称压力	0.6、1.0、1.6、2.5

衬氟放料球阀零件材料：

序号	零件名称	材料名称
序号	零件名称	FQ41F4-Z	FQ41F4-C	FQ41F4-P	FQ41F4-R	FQ41F4-PL	FQ41F4-RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	WCB	WCB	CF8	CF8M	CF3	CF3M
3	内衬材料	FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)
4	填料压盖	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)聚四氟乙烯
6	螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni2	1Cr18Ni2
7	紧固螺母	45	45	OCrl8Ni9	OCrl8Ni9	0Cr18Ni9	0Cr18Ni9
8	操作手柄	WCB

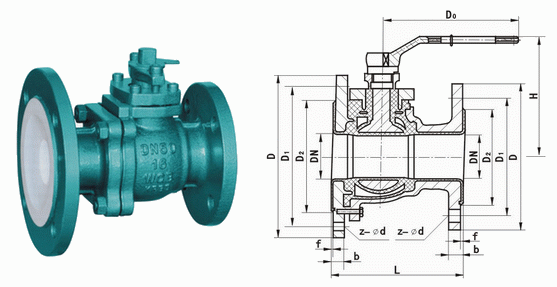

衬氟放料球阀外形结构图：

衬氟放料球阀连接尺寸：

公称通径	公称压力	主要尺寸(mm)							重量
DN(mm)	PN(Mpa)	L	D	D1	D2	Z-φd	f	b	(Kg)
25/50	1.0	125	115/140	85/110	65/90	4-14/4-14	3/3	17/17	6.0
32/65		135	140/160	100/130	78/110	4-18/4-14	3/3	19/17	7.5
40/65		150	150/160	110/130	85/110	4-18/4-14	3/3	19/17	10.0
40/80		150	150/190	110/150	85/125	4-18/4-14	3/3	19/19	10.0
50/80		165	165/190	125/170	100/145	4-18/4-18	3/3	21/19	16.0
50/100		165	165/210	125/170	100/145	4-18/4-18	3/3	21/19	16.0
65/100		180	185/210	145/170	120/145	4-18/4-18	3/3	21/19	20.5
65/125		180	185/240	145/200	120/175	4-18/4-18	3/4	21/20	20.5
80/125		240	200/240	160/200	135/175	8-18/8-18	3/4	21/20	31.0
80/125		240	200/265	160/225	135/200	8-18/8-18	3/4	21/22	31.0
100/150		260	220/265	180/225	155/200	8-18/8-18	3/4	23/22	43.0
100/200		260	220/320	180/280	155/255	8-18/8-18	3/4	23/24	43.0
